השילוב של מערכות אחסון אנרגיה בסוללה (BESS) בתוך מכולות שילוח סטנדרטיות שינתה מהותית את כלכלת הפריסה של תשתית אחסון בקנה מידה -רשת. פתרונות מכולות אלו-המתאימים בדרך כלל לממדים ISO של 20-רגל או 40-רגל - מאחדים תאים אלקטרוכימיים, ציוד המרת הספק, מכשירי ויסות תרמי ומנגנוני כיבוי אש ליחידות המורכבות במפעל שניתן להעביר דרך ערוצי לוגיסטיקה קונבנציונליים תוך ימים וחודשים. עבור יישומי אנרגיה מתחדשת וארכיטקטורות מיקרו-רשתות, מודולריות זו מתייחסת לחוסר ההתאמה הזמני המובנה בין פרופילי ייצור משתנים ועקומות ביקוש עומס.
למה מכולות, בכלל?
יש משהו כמעט אלגנטי בשיבוץ מכולת המשלוח הצנועה-אותה קופסת פלדה מלבנית שחוללה מהפכה בסחר העולמי-לכלי שיט לאלקטרונים. הממדים סטנדרטיים ברחבי העולם. מנופים בכל נמל יכולים להתמודד איתם. עבורם בונים משאיות. זו תשתית שכבר קיימת.
אבל המשיכה האמיתית היא מעבר ללוגיסטיקה. כאשר אתה פורס אחסון עבור חווה סולארית של 50 מגה-וואט בחבל ארץ אוסטרליה או מתקן רוח בים הצפוני, אתה לא רוצה לבנות מבנה מותאם אישית מאפס. אתה רוצה משהו שיגיע נבדק, מאומת ומוכן. המיכל הופך למוצר ולא לפרויקט.
רוב המערכות כיום אורזות איפשהו בין 2.5 ל-5 MWh ליחידה של 20 -רגל. הגרסאות החדשות יותר מקוררות נוזל מ-CATL, BYD ו-Sungrow דוחפות לכיוון 5+ MWh עם תאים של 314Ah מסודרים בתצורות כמו 1P104S לכל מתלה. זו צפיפות אנרגיה רבה שנדחסה ל-33 מטר מעוקב.
האומץ של הדבר

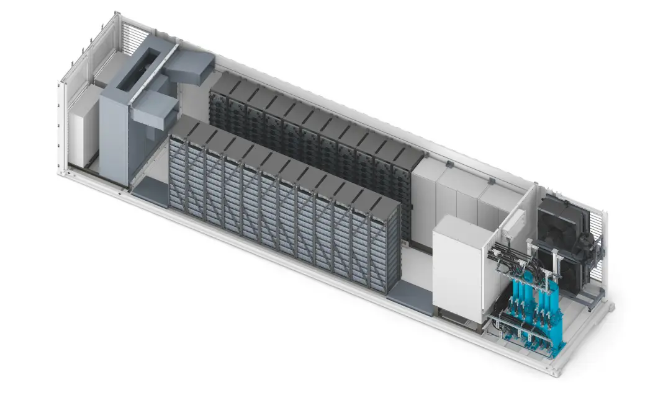

פתח את הדלתות של אחת מהמכולות האלה ותמצא שהיא מסודרת באופן מפתיע-או קלסטרופובית, בהתאם לנקודת המבט שלך.
מתלים לסוללותלשלוט בחלל. שורות מהם, בדרך כלל 8 עד 12 אשכולות לכל מיכל, כל אשכול מכיל מספר חבילות מחווטות בסדרה. כימיה של ליתיום ברזל פוספט (LFP) ניצחה למעשה את מלחמות האחסון עבור יישומים נייחים. כן, NMC מציעה צפיפות אנרגיה גבוהה יותר, אבל אחרי כמה תקריות בריחה תרמיות-בפרופיל גבוה-הפיצוץ ב-2021 בבייג'ין Fengtai הוא הידוע ביותר לשמצה-התעשייה החליטה ביחד שרווחי האנרגיה השוליים לא שווים את דמי הביטוח.
המערכת ניהול סוללותזה המקום שבו הדברים הופכים מעניינים. זה לא מכשיר אחד אלא היררכיה: לוחות ניטור ברמת תא- המוזנים לבקרי חבילה, שמתגלגלים למנהלי אשכולות, המדווחים ליחידת מאסטר. כל שכבה עוקבת אחר מתח, זרם, טמפרטורה ומחשבת מצב-של-טעינה. האלגוריתמים להערכת SOC לבדם יכולים למלא עבודת גמר לתואר-מסנני קלמן, רשתות עצביות, מודלים של מעגלים שווים, כולם נלחמים על דיוק תוך כמה נקודות אחוז.
מערכות המרת חשמללטפל בממשק AC/DC. עיצובי PCS מרכזיים מחברים מחרוזות סוללה מרובות למהפך גדול אחד-פשוט יותר, זול יותר, אבל אתה מקבל זרמים במחזור בין מחרוזות לא תואמות. PCS ברמת מחרוזת -מעניק לכל אשכול ממיר משלו; יותר חומרה, אבל מבטל את בעיית "החוליה החלשה ביותר" שבה מחרוזת מושפלת אחת גוררת את המערכת כולה. נראה שהתעשייה נסחפת לכיוון האחרון, למרות שלחצי עלויות שומר על עיצובים מרכזיים בחיים בשווקים רגישים למחירים.-
ואז יש אתניהול תרמי, שבכנות ראויה ליותר תשומת לב ממה שהוא מקבל בדרך כלל.
חום: הרוצח השקט
סוללות שונאות טמפרטורה קיצונית. מתחת ל-10 מעלות, יוני ליתיום נעים באיטיות דרך האלקטרוליט; טען תא קר מהר מדי ואתה מסתכן בציפוי ליתיום על האנודה -בנזק קבוע. מעל 35 מעלות, השפלה מואצת באופן אקספוננציאלי. ושיפוע טמפרטורה בתוך חבילה? בעייתי באותה מידה. אם תא אחד פועל ב-8 מעלות יותר חם משכנו, הם יזדקנו בקצב שונה, ומערכת הסוללות המותאמת בקפידה הופכת לבלגן לא תואם תוך כמה שנים.
קירור אוויר היה ברירת המחדל במשך שנים. יחידות HVAC תעשייתיות מותקנות על קירות המכולה, צינורות המפיצים אוויר מקורר דרך מדפי הסוללות. פשוט מספיק. אבל לאוויר יש מוליכות תרמית נוראית. אתה בסופו של דבר עם נקודות חמות, נקודות קרות ומאווררים פועלים ללא הרף. הפרשי טמפרטורה של 5-8 מעלות בין תאים שכיחים.
קירור נוזלי שינה את המשחק. תערובות מים של גליקול- הזורמות דרך צלחות קרות הנלחצות על משטחי תאים יכולות להחזיק מרווחי טמפרטורה מתחת ל-3 מעלות -לעיתים מתחת ל-2 מעלות. הסחר- הוא מורכבות: משאבות, מחליפי חום, נקודות דליפה אפשריות. אבל עבור מערכות רוכבות על אופניים פעמיים ביום באקלים חם, היתרונות של מחזור החיים הם משמעותיים. חלק מהיצרנים טוענים כי חיי סוללה ארוכים ב-30% בהשוואה למקבילים{10}שמקוררים באוויר.
קצה הדימום הוא קירור טבילה-שקוע מכלולי תאים שלמים בנוזל דיאלקטרי. זה נשמע קיצוני, וזהו. הנוזל (בדרך כלל פלואורו-פחמנים מהונדסים) סופג חום ישירות ממשטחי התא ללא מרווח אוויר, ללא חומר ממשק תרמי, ללא לוח קר. Southern Power Grid פרסה מערכת קירור טבילה- בתחנת Meizhou Baohu בשנת 2023; הם מדווחים על דלתות תא-ל-טמפרטורת התא מתחת ל-2 מעלות. האם גישה זו מתרחבת מבחינה כלכלית נותר לראות.
Microgrids: היכן האחסון מרוויח את ידו
המונח "מיקרוגריד" נזרק בצורה רופפת, אבל ההגדרה הטכנית חשובה: מערכת חשמל בשליטה מקומית עם גבולות חשמליים מוגדרים שיכולה לפעול מחוברת לרשת הראשית או מבודדת ממנה. מילת המפתח היא "מבודד". כאשר החיבור לרשת נכשל-סערה, רעידת אדמה, תחזוקה מתוכננת-על המיקרו-רשת לאזן את ההיצע והביקוש שלה, לווסת את התדר והמתח שלה.
זה המקום שבו אחסון במכולות הופך להיות הכרחי.
ייצור מתחדש בתוך רשת מיקרו משתנה מטבעו. תפוקת השמש עוקבת אחר עקומה צפויה אך בלתי נשלטת; הרוח גרועה יותר. ללא אחסון, אתה זקוק ליצירת-בדרך כלל גנרטורים דיזל-כדי למלא את החסר. אחסון משנה את המשוואה. עודף שמש בצהריים מטעין את הסוללות; הביקוש בערב מושך אותם. ג'נט הדיזל הופך לגיבוי ולא לסוס עבודה ראשוני.
פארקי תעשייה אימצו את המודל הזה באגרסיביות. באזור מונגוליה הפנימית של סין, מספר אזורי תעשייה "אפס-פחמן" פרסו תצורות המשלבות 30+ MW של רוח, שמש על הגג על פני בנייני מפעל ומערכות אחסון של 3-7 MWh. פלטפורמות ניהול האנרגיה-פועלות בדרך כלל על מחשבי PC תעשייתיים בתוך המכולה-מיטובות את השילוח בהתבסס על-שעורי-שימוש בחשמל, תחזיות ייצור מתחדש ולוחות זמנים של ייצור. כאשר מחירי החשמל ברשת עולים במהלך שעות השיא, האחסון מתפרק; כאשר המחירים יורדים בחצות, הוא גובה תשלום. העיפרון הכלכלי מצביע כאשר מרווחי שיא העמק עולים על בערך 0.7 RMB/kWh.
התקנות מרוחקות מציגות אתגרים שונים. פעולות כרייה במערב אוסטרליה, מגדלי טלקום באפריקה שמדרום לסהרה, קהילות איים באוקיינוס השקט-ייתכן שלאתרים אלו אין חיבור לרשת כלל. המיקרו-גריידהואהרשת. כאן, אחסון אינו מייעל את הכלכלה; זה מאפשר פונקציונליות בסיסית. בנק סוללות של 48V התומך בכמה פאנלים סולאריים עשוי להיראות פרימיטיבי בהשוואה למתקנים בקנה מידה-שימושי, אבל העקרונות הבסיסיים זהים.
מה לגבי בטיחות?
בואו נהיה ישירים: סוללות ליתיום-יכולות להתלקח. התעשייה עבדה קשה כדי למזער את הסיכון הזה-כימיה של LFP מטבעה יציבה יותר מ-NMC, מערכות BMS מנתקות תאים החורגים מפרמטרים בטוחים, ניהול תרמי שומר על טמפרטורות בשליטה-אבל עדיין מתרחשים תקריות. הנתונים הסטטיסטיים הם למעשה די טובים על בסיס ל-MWh, אבל כאשר מיכל אחסון אכן נדלק, ההשלכות הן קשות.
מערכות מודרניות משלבות שכבות הגנה מרובות. חיישני עשן וגז (במיוחד למימן פלואוריד ופחמן חד חמצני) מספקים אזהרה מוקדמת. מערכות דיכוי אירוסול או -חומרים נקיים עלולות להפיל שריפות מתחילות. לוחות אוורור מונעים הצטברות לחץ. מחסומים פיזיים מגבילים את ההתפשטות בין תאי הסוללה.
חומר כיבוי האש המובחר עבר לכיוון פרפלואורוהקסנון (משווק כ-Novec 1230 או דומה), שאינו-מוליך, אינו משאיר שאריות ובעל פוטנציאל דלדול אוזון מינימלי. אבל הנה האמת הלא נוחה: ברגע שהבריחה התרמית מתפשטת דרך ערכת סוללות, שום מערכת דיכוי לא תעצור אותה. אתה יכול להאט אותו, להכיל אותו, למנוע ממנו להתפשט לחבילות סמוכות-אבל אינך יכול לשמור את התאים המושפעים. פילוסופיית העיצוב עוסקת בעצם הגבלת הנזק במקום ביטול הסיכון לחלוטין.
כלכלה: המספרים שחשובים
העלות ירדה מהר יותר מכפי שרוב האנליסטים חזו. בשנת 2020, מערכות אחסון משולבות מלאות במכולות עבדו בסביבות 300-$400 לקוט"ש ברמת המערכת. עד סוף 2024, הצעות מחיר אגרסיביות בסין דחפו כמה פרויקטים מתחת ל-100$ לקוט"ש עבור תאי הסוללה בלבד, עם מערכות שלמות בטווח של 120$-150$/קוט"ש. האם המחירים הללו הם ברי קיימא - או שהם מייצגים את היצרנים שמשליכים מוצר כדי להשיג נתח שוק - נותרו דיונים.
הכלכלה עובדת אחרת בין יישומים. עבור אחסון צד-למשתמש (מתקנים מסחריים ותעשייתיים), הצעת הערך היא פשוטה: טעינה בשעות-שפל, פריקה בשעות השיא, הפרש לכיס. באזורים כמו ג'יאנגסו או מחוז ג'ה-ג'יאנג, שבהם התפשטות -שיא העמק עולה על 0.9 RMB/kWh ופעולה של שני-מחזורים-ל-יום אפשריים, ניתן להגיע ל-IRR מעל 15%.
אחסון עצמאי-בצד הרשת הוא מסובך יותר. זרמי ההכנסות מפוצלים: השכרת קיבולת לפרויקטים מתחדשים, ארביטראז' אנרגיה בשווקים נקודתיים, שירותים נלווים כמו רגולציית תדרים. לכל זרם חוקים משלו, אי הוודאות שלו. פרויקט של 100 MW/200 MWh עשוי להרוויח 24 מיליון RMB מדי שנה מחכירת קיבולת אם 80% מהקיבולת יוחזקו ב-300 RMB/kW-אבל מה אם מפתחים מתחדשים ינהגו על תעריפים נמוכים יותר? מה אם המרווחים בשוק הספוט יצטמצמו?
התשובה הכנה היא שכלכלת אחסון-טהורה נותרה שולית בשווקים רבים. תמיכת מדיניות-בין אם באמצעות תשלומי קיבולת, מנדטים מתחדשים או כללי שיגור נוחים-לעיתים קרובות נותנת את היתרה.
מביט קדימה
המסלול נראה ברור מספיק: מיכלים גדולים יותר, צפיפות אנרגיה גבוהה יותר, קירור נוזלי כברירת מחדל, מערכות בקרה מתוחכמות יותר ויותר. EnerC+ של CATL ו-PowerTitan 2.0 של Sungrow מייצגים את המצב הנוכחי, אבל הלחץ התחרותי הוא עז. יצרני סוללות, חברות ממירים ומשלבי מערכות כולם דוהרים לסחוט יותר MWh לתוך פחות שטח עם עלויות מחזור חיים נמוכות יותר.
מה שפחות בטוח הוא איך מתפתח מבנה השוק הרחב יותר. האם האחסון יישאר בקטגוריית נכסים עצמאית, או יחבור לפרויקטים משולבים מתחדשים-בנוסף-? האם אגרגטורים של תחנות כוח וירטואליות יהפכו לשחקנים משמעותיים, ויאגדו אלפי מערכות אחסון מבוזרות למשאבים בקנה מידה-רשת? האם כימיקלים חדשים-נתרן-יון, אולי, או-מצב מוצק-ישבשו את הדומיננטיות של LFP?
עבור רשתות מיקרו במיוחד, השילוב של ירידה בעלויות האחסון ושיפור מערכות הבקרה מצביע על המשך צמיחה. הטכנולוגיה חצתה את הסף מ"ניסוי מבטיח" ל"פתרון מוכח". מה שנותר הוא ביצוע-פריסת מערכות, הדרכת מפעילים, בניית שרשראות אספקה, חידוד מודלים עסקיים.
המכולה עצמה תישאר מה שהייתה תמיד: קופסה סטנדרטית, אנונימית ופונקציונלית, הנושאת ערך ממקום למקום. העובדה שהיא נושאת כעת אלקטרונים ולא מוצרי צריכה היא רק עוד פרק בהיסטוריה המהפכנית והבלתי ראויה לציון שלה.
